DESCRIPTION À TITRE INDICATIVE

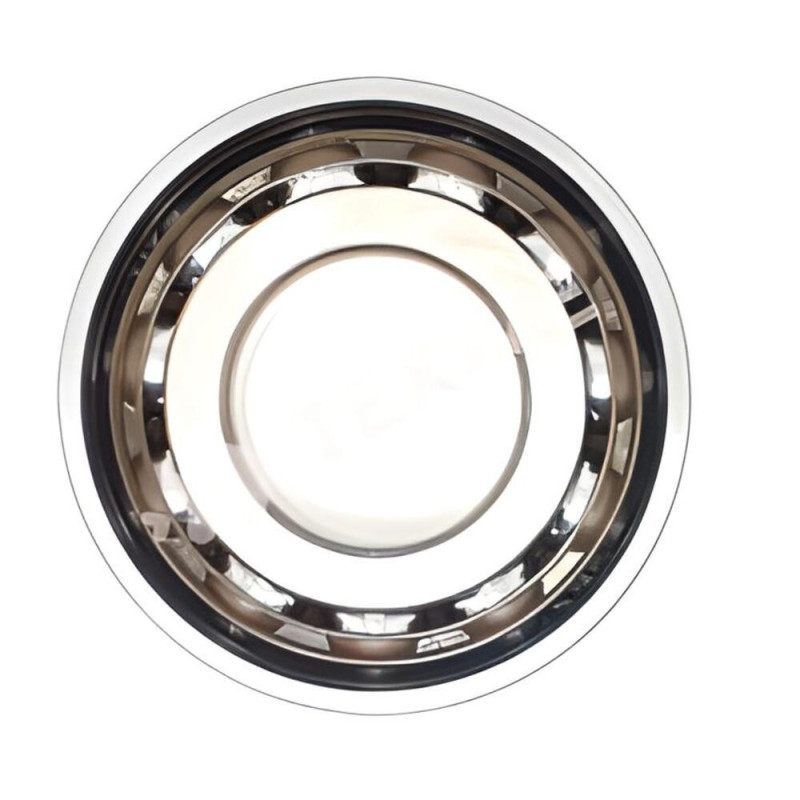

Roulement à billes à contact oblique à une rangée haute précision 7209-CD/P4ADGB (set of 2)

Ces roulements à billes à contact oblique à une rangée 7209-CD/P4ADGB (set of 2) haute précision peuvent supporter les charges radiales et axiales simultanément, lorsque la charge axiale est dirigée dans un seul sens. Ils peuvent fonctionner à des vitesses élevées, voire très élevées, selon le modèle.

Pour supporter des forces axiales élevées dans un seul sens, ils sont plus adaptés que les roulements rigides à billes.

• Capacité de vitesse élevée
• Supportent des charges radiales relativement élevées et des charges axiales unilatérales importantes

Besoin en roulements de haute précision tels que le roulement 7209-CD/P4ADGB (set of 2), ou autres références de roulements ? Votre solution : Texime

Chez Texime, nous comprenons l'importance du choix de votre roulement qui permettra de répondre à vos besoins. Ainsi, sur notre site e-commerce, vous pouvez retrouver un large choix en roulements mais également en moteurs électriques et motoréducteurs.

Roulements de haute précision – Détails techniques par marque

Les roulements de haute précision proposés par Texime sont conçus pour offrir une stabilité dimensionnelle exceptionnelle, une rotation fluide et une précision extrême dans les applications les plus exigeantes : broches de machines-outils, moteurs haute vitesse, systèmes de mesure et d’automatisation.

Découvrez ci-dessous les angles de contact et types de cages selon les principaux fabricants.

1. Angles de contact

L’angle de contact détermine la capacité du roulement à supporter des charges axiales et sa vitesse maximale.

Plus l’angle est faible, plus la vitesse admissible est élevée.

Chaque fabricant possède ses propres désignations.

FAG

• C = 15°
• D = 20°
• E = 25°
• B = 40°

Pour plus d’informations, veuillez consulter la désignation des roulements de très haute précision sur le catalogue Schaeffler.

NSK (Séries 70xx / 72xx / 79xx)

• C = 15°
• AS = 25°
• A = 30°

SKF

• CD = 15°
• AC = 25°
• F = 18°
• AB = 20° (pour les séries 70 A et 719 A)

RHP

• E = 25°

SNFA

• 1 = CD = 15°
• 3 = AC = 25°

SNR/NTN

• C = 15°
• H, AD = 25°
• B = 40°

2. Types de cages

Les cages maintiennent les éléments roulants et influencent la vitesse, la résistance thermique et la durabilité.

Chaque fabricant possède ses propres désignations pour les types de cages.

FAG

• TVP = plastique
• T = synthétique stratifié

NSK

• TR = résine phénolique
• MB = laiton
• TB = PPS

SKF

• Pour plus d’informations, veuillez consulter la désignation des roulements de très haute précision sur le catalogue SKF.

RHP

• T = phénolique

SNFA

• C = résine phénolique

SNR/NTN

• T1, G1 = phénolique
• T2 = Cage polyamide
• V = phénolique laminée

Fafnir

• CR = phénolique

Applications typiques

Ces roulements de haute précision peuvent convenir pour des :

• Machines-outils et broches de fraisage
• Équipements de mesure et robotique
• Moteurs électriques de précision
• Systèmes de transmission industriels
